อุปกรณ์ล็อค-เอาท์และป้ายทะเบียนแท๊ก อุตสาหกรรมประเทศไทยเริ่มนำเข้ามาใช้แพร่หลายขึ้น บางบริษัทมีความเชียวชาญเกี่ยวกับการใช้งานอย่างดี อาจมีอีกมุม พบว่าหลายบริษัทยังต้องการเรียนรู้ ทำความเข้าใจเพิ่มเติม, การจัดซื้อจัดหาอุปกรณ์เข้ามาในปริมาณเกินใช้งานหรืออุปกรณ์ไม่พอใช้ เหล่านี้ล้วนต้องช่วยกันพัฒนาร่วมกันไปอีกสักห้วงเวลาหนึ่ง



ประเด็นแรก : อุปกรณ์ lockout-tagout การเตรียมให้ตรงกับการใช้งาน ต้องจัดซื้อ-จัดหาอุปกรณ์ใดบ้าง



1. บอร์ดควบคุมประจำสถานีทำงาน Lockout Control Board

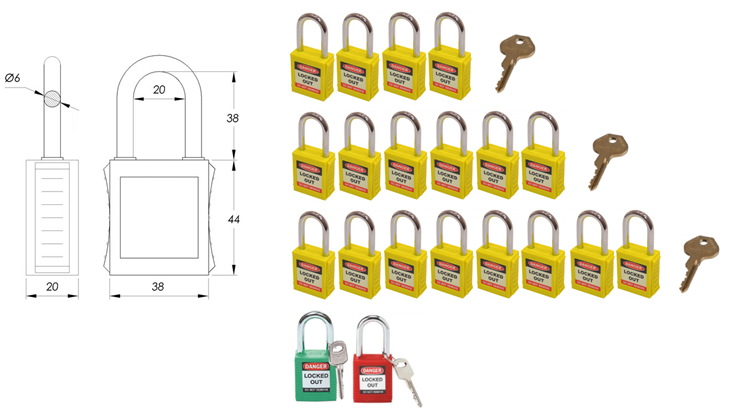

2. กุญแจสี แบบกลุ่ม 4 สำหรับล็อคอุปกรณ์ตัดแยกพลังงาน-เหลือง

3. กุญแจสี แบบกลุ่ม 6 สำหรับล็อคอุปกรณ์ตัดแยกพลังงาน-เหลือง

4. กุญแจสี แบบกลุ่ม 8 สำหรับล็อคอุปกรณ์ตัดแยกพลังงาน-เหลือง

5. กุญแจสี แบบเดี่ยวสำหรับหัวหน้ากลุ่มงาน-เขียว

6. กุญแจสี แบบเดี่ยวสำหรับผู้ปฏิบัติงาน-แดง

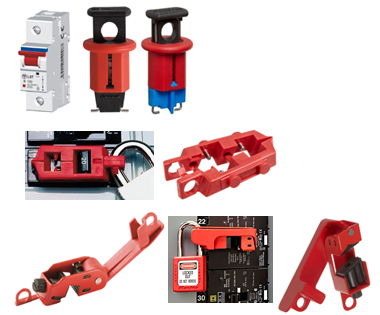

7. ช่วยล็อคเบรกเกอร์ แบบเขี้ยวยื่นออก : miniature circuit breaker-POS

8. ช่วยล็อคเบรกเกอร์ แบบเขี้ยวยื่นเข้า : miniature circuit breaker-PIS

9. ช่วยล็อคเบรกเกอร์ แบบ snap-on ก้านมาตรฐาน

10. ช่วยล็อคเบรกเกอร์ แบบ grip tight ขนาดมาตรฐาน

11. ช่วยล็อคเบรกเกอร์ แบบ grip tight ก้านกว้างหรือก้านสูง

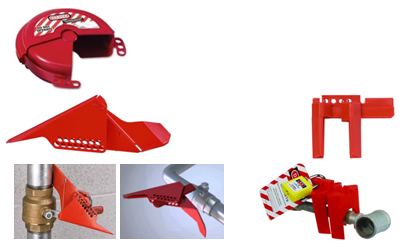

12. ครอบล็อควาล์วปิด-เปิดมือหมุน แบบปรับได้ ใช้กับวาล์ว 2-5 inch

13. ล็อควาล์วแบบก้านปิด-เปิด ปรับได้ 0.5-2.5 inch (small)

14. ล็อควาล์วแบบก้านปิด-เปิด ปรับได้ 1-3 inch (big)

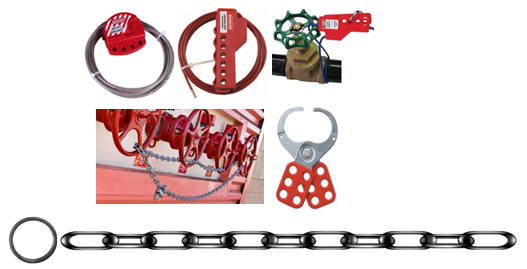

15. เคเบิ้ลล็อค ขนาด 6 มิลลิเมตร x 1.8 เมตร

16. โซ่ล็อค ความยาว 32 inch (812 mm)

17. ล็อคร่วมแบบก้ามปู ขนาด 38 mm 6 รู (hasp lock)

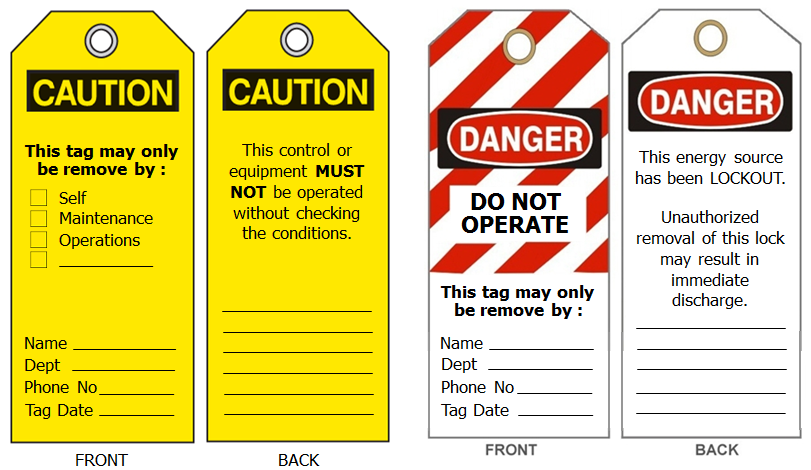

18. ป้ายแท๊กเตือนระวัง กระดาษมัน

19. ป้ายแท๊กเตือนระวัง วัสดุพีวีซี

20. ป้ายแท๊กห้าม (อันตราย) กระดาษมัน

21. ป้ายแท๊กห้าม (อันตราย) วัสดุพีวีซี







บันทึกเพิ่มเติม หนึ่ง : รายการที่ 10 และรายการที่ 13 (10=ครอบล็อควาล์วแบบมือหมุน, 13=เคเบิ้ลล็อค) แนะนำให้ใช้โซ่ล็อคแทน ทั้งนี้เนื่องจากใช้งานง่ายกว่า จัดเก็บสะดวกและราคาถูกกว่า, ส่วนป้ายทะเบียนแท๊กแนะนำให้เลือกใช้กระดาษมัน ราคาจะถูกกว่าวัสดุพีวีซี, จะเห็นได้ว่า อุปกรณ์ที่ใช้งานจริงมี 15 รายการเท่านั้น ที่เหลืออีก 4 รายการเป็นแค่ทางเลือก หากมากกว่านี้จะเกินความเป็นจริงและมีอุปกรณ์เหลือใช้ ซึ่งส่วนมากหน่วยงานปฏิบัติการภายในบริษัท จะปล่อยให้เสื่อมสภาพไปตามระยะเวลาและรอการทิ้งออกนอกระบบในภายหลัง


ประเด็นที่สอง : จัดซื้อแค่ไหน จึงเป็นต้นทุนต่ำสุดและใช้งานได้จริงเต็มประสิทธิภาพ

  1. การจัดซื้อจัดหา ให้พิจารณาจากขนาดของเครื่องจักรอุตสาหกรรม ซึ่งแบ่งออกเป็นสามขนาด คือขนาดเล็ก ขนาดกลางและขนาดใหญ่ (small scale, medium scale and large scale)
  2. เมื่อประเมินขนาดเครื่องจักรได้แล้วก็ทำสำรวจว่า ต้องแบ่งอุปกรณ์ lockout tagout ออกเป็นกี่สถานี หมายถึงโรงงานที่มีปริมาณเครื่องจักรมาก ก็มีมากสถานีและในทางตรงกันข้ามโรงงานที่มีเครื่องน้อย ก็จะแบ่งออกเป็นน้อยสถานี

ปริมาณอุปกรณ์ที่แนะนำให้จัดหาต่อหนึ่งสถานีทำงาน


  1. บอร์ดควบคุมสถานีทำงาน Lockout Control Board : เครื่องจักรขนาดเล็ก-ขนาดกลาง-ขนาดใหญ่ จำนวนที่ใช้ = 1/1/1
  2. กุญแจสีประเภทกลุ่ม สีเหลือง ล็อคอุปกรณ์ตัดแยกพลังงาน แบบกลุ่ม 4 : เครื่องจักรขนาดเล็ก-ขนาดกลาง-ขนาดใหญ่ จำนวนที่ใช้ = 2/2/2
  3. กุญแจสีประเภทกลุ่ม สีเหลือง ล็อคอุปกรณ์ตัดแยกพลังงาน แบบกลุ่ม 6 : เครื่องจักรขนาดเล็ก-ขนาดกลาง-ขนาดใหญ่ จำนวนที่ใช้ = 0/2/2
  4. กุญแจสีประเภทกลุ่ม สีเหลือง ล็อคอุปกรณ์ตัดแยกพลังงาน แบบกลุ่ม 8 : เครื่องจักรขนาดเล็ก-ขนาดกลาง-ขนาดใหญ่ จำนวนที่ใช้ = 0/0/2
  5. กุญแจสีประเภทเดี่ยว สีเขียว หัวหน้ากลุ่มงานใช้ล็อคควบคุมการตัดแยกพลังงาน ที่สถานีควบคุมการทำงาน : เครื่องจักรขนาดเล็ก-ขนาดกลาง-ขนาดใหญ่ จำนวนที่ใช้ = 2/2/2
  6. กุญแจสีประเภทเดี่ยว สีแดง ผู้ปฏิบัติงานใช้ล็อคควบคุมการตัดแยกพลังงาน ที่สถานีควบคุมการทำงาน : เครื่องจักรขนาดเล็ก-ขนาดกลาง-ขนาดใหญ่ จำนวนที่ใช้ = จำนวนผู้ปฏิบัติงานประจำส่วนงานนั้น หรือประมาณ 8-12 แม่กุญแจ
  7. ช่วยล็อคเบรกเกอร์ แบบเขี้ยวยื่นออก (miniature circuit breaker-POS) : เครื่องจักรขนาดเล็ก-ขนาดกลาง-ขนาดใหญ่ จำนวนที่ใช้ = 2/2/4
  8. ช่วยล็อคเบรกเกอร์ แบบเขี้ยวยื่นเข้า (miniature circuit breaker-PIS) : เครื่องจักรขนาดเล็ก-ขนาดกลาง-ขนาดใหญ่ จำนวนที่ใช้ = 2/2/4
  9. ช่วยล็อคเบรกเกอร์แบบ snap-on ก้านมาตรฐาน : เครื่องจักรขนาดเล็ก-ขนาดกลาง-ขนาดใหญ่ จำนวนที่ใช้ = 2/2/4
  10. ช่วยล็อคเบรกเกอร์แบบ grip tight ขนาดมาตรฐาน : เครื่องจักรขนาดเล็ก-ขนาดกลาง-ขนาดใหญ่ จำนวนที่ใช้ = 2/2/4
  11. ช่วยล็อคเบรกเกอร์แบบ grip tight ขนาดก้านกว้างหรือก้านสูง : เครื่องจักรขนาดเล็ก-ขนาดกลาง-ขนาดใหญ่ จำนวนที่ใช้ = 0/2/4
  12. ครอบล็อควาล์แบบมือหมุน (wheel valve) แบบปรับได้ ใช้กับวาล์ว 2-5 inch : แนะนำให้ใช้โซ่ล็อคแทน เนื่องจากราคาถูกกว่า ใช้งานง่าย จัดเก็บง่ายและประสิทธิภาพใช้งานยังเท่าเดิม
  13. ล็อควาล์วแบบก้าน (handle valve) ปรับได้ 0.5-2.5 inch (small) : เครื่องจักรขนาดเล็ก-ขนาดกลาง-ขนาดใหญ่ จำนวนที่ใช้ = 4/8/8
  14. ล็อควาล์วแบบก้าน (handle valve) ปรับได้ 1.0-3.0 inch (big) : เครื่องจักรขนาดเล็ก-ขนาดกลาง-ขนาดใหญ่ จำนวนที่ใช้ = 2/4/4
  15. เคเบิ้ลล็อค ขนาด 6 มม x 1.8 เมตร : แนะนำให้ใช้โซ่ล็อคแทน เนื่องจากราคาถูกกว่า ใช้งานง่าย จัดเก็บง่ายและประสิทธิภาพใช้งานยังเท่าเดิม
  16. โซ่ล็อค ความยาว 32 inch (812 mm) : เครื่องจักรขนาดเล็ก-ขนาดกลาง-ขนาดใหญ่ จำนวนที่ใช้ = 4/8/12
  17. ล็อคร่วมแบบก้ามปู ขนาด 38 mm หก-รูล็อค (hasp lock) : เครื่องจักรขนาดเล็ก-ขนาดกลาง-ขนาดใหญ่ จำนวนที่ใช้ = 2/2/4
  18. ป้ายแท๊กเตือนระวัง กระดาษมัน : เครื่องจักรขนาดเล็ก-ขนาดกลาง-ขนาดใหญ่ จำนวนที่ใช้ = 50/50/100
  19. ป้ายแท๊กเตือนระวัง วัสดุพีวีซี : แนะนำให้ใช้ป้ายแท๊กกระดาษมัน เนื่องจากราคาถูกกว่า
  20. ป้ายแท๊กห้าม (อันตราย) กระดาษมัน : เครื่องจักรขนาดเล็ก-ขนาดกลาง-ขนาดใหญ่ จำนวนที่ใช้ = 50/50/100
  21. ป้ายแท๊กห้าม (อันตราย) วัสดุพีวีซี : แนะนำให้ใช้ป้ายแท๊กกระดาษมัน เนื่องจากราคาถูกกว่า




งบประมาณดำเนินการจัดซื้ออุปกรณ์เพื่อจัดทำระบบล็อค-เอาท์ แท๊ก-เอาท์
หากปริมาณอุปกรณ์ที่จัดซื้อ-จัดหา โดยอ้างอิงประเด็นที่สองคือจัดซื้อแค่ไหน จึงเป็นต้นทุนต่ำสุดและใช้งานได้จริงเต็มประสิทธิภาพ จะใช้งบประมาณต่อหนึ่งสถานีทำงานดังนี้
  • เครื่องจักรขนาดเล็ก = 18,420  บาท (ไม่รวมกุญแจสีส่วนบุคคล-สีแดง)
  • เครื่องจักรขนาดกลาง = 26,500  บาท (ไม่รวมกุญแจสีส่วนบุคคล-สีแดง)
  • เครื่องจักรขนาดใหญ่ = 43,740  บาท (ไม่รวมกุญแจสีส่วนบุคคล-สีแดง)
