Shackles Inspection
การตรวจสอบตรวจสภาพแช็คเคิล
นำเสนอและงานเขียน เรียบเรียง : รณรงค์ แสงตะเกียง

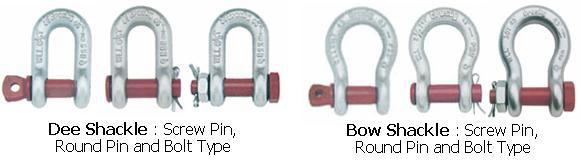

ประเภทของแช็คเคิน (Shackles)
q

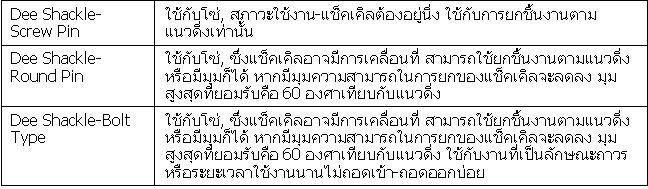

แชคเคิลแบ่งออกเป็น 3 แบบคือ Dee Shackle, Bow Shackle และ Web Sling Shackle, มีสลัก 3 แบบคือ Screw Pin, Round Pin และ Bolt Type
  • Screw Pin-ปลายด้านแรกเป็นด้ามจับแบนเหมาะพอดีกับหัวแม่มือบีบจับ อีกด้านหนึ่งจะเป็นเกลียวขันยึดเข้ากับขาห่วง
  • Round Pin-ปลายด้านแรกเป็นด้ามจับแบน เหมาะพอดีกับหัวแม่มือบีบจับ อีกด้านหนึ่งจะหมุนเกลียวเข้ากับขาห่วง ส่วนปลายเกลียวจะโผล่ผ่านขาแช็ค เคินออกไป ซึ่งจะมีคลิ๊ปล็อคเสียบป้องกันการคลายตัว
  • Bolt Type-เป็นสลักเกลียว หมุนล็อคส่วนปลายด้วยน๊อตและมีคลิ๊ปล็อคกันคลายตัว, แช็คเคิลแบบนี้ใช้กับงานที่แกนสลักมีโอกาศเคลื่อนตัว หรือใช้กับงานประจำซึ่งต้องใช้งานจ่อเนื่องเป็นเวลานาน



การตรวจสอบตรวจสภาพแช็คเคิล (Shackles Inspection)
q
q
  • qห่วงแช็คเคิล-ตรวจสอบความโก่งงอ การบิดเบี้ยวเสียรูปและการยืดตัว
  • qห่วงแช็คเคิล-วัดระยะความถ่างของคราวน์ หากถ่างออกหรือเสียรูปไปจากเดิมสิบเปอร์เซ็นต์ ให้ทำลาย ยกเลิกการใช้งาน
  • qห่วงแช็คเคิล-ตรวจสอบพื้นผิว โดยตรวจสอบการสึกหรอ รอยกัดแหว่ง เป็นตามดเป็นหลุม รอยแตกหรือเกิดสนิมรุนแรง
  • แกนสลัก-สภาพเกลียวต้องปกติ ไม่ถูกบี้กระแทกหรือปีนเกลียว สามารถใช้งานหมุนเกลียวเข้าออกได้โดยสะดวก
  • qป้ายทะเบียนหรือข้อความบนตะขอสลัก-ยืนยันว่าระบบป้ายทะเบียนหรืออักษรนูนบอกค่าความสามารถในการยกบนอุปกรณ์ อ่านได้ชัดเจน (WLL-Working Load Limit)

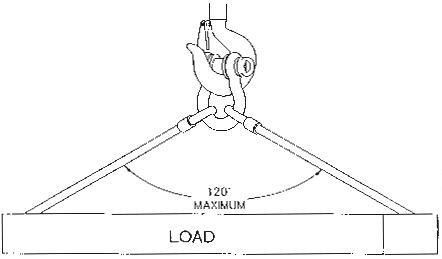

       การใช้งาน
