lifting equipment operation-lifting beam & work boxs
ตอนที่แปด บีมยกและถังหูหิ้วรับแรง
งานเขียน เรียบเรียงและนำเสนอ : รณรงค์ แสงตะเกียง
web site เว็ปไซด์ : แสงตะเกียง.ดอทคอม
e-mail & phone : sangtakieng@gmail.com  mobile 093 7719222

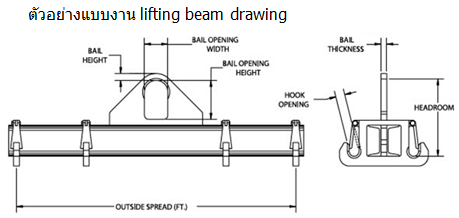

บีมยกและถังหูหิ้วรับแรงเป็นอุปกรณ์ที่สร้างขึ้นตามความเหมาะสมใช้งาน (non-standard lifting equipment) ลักษณะรูปร่างทางกายภาพแตกต่างกันออกไป ชิ้นงานจะทำขึ้นตามแบบและใบสั่งงาน (make by order) ไม่ได้ผลิตเป็นล๊อตเหมือนอุปกรณ์แบบมาตรฐาน (standard lifting equipment)
ดังกล่าวข้างต้น กระบวนการสร้างบีมยกหรือถังหูหิ้วรับแรง จะเริ่มจากการออกแบบและรับรองแบบโดยวิศวกร จากนั้นนำแบบมาสร้างชิ้นงาน และต้องตรวจทดสอบเพื่อออกใบรับรอง (inspection data) ก่อนนำไปใช้งาน


๑. การตรวจสภาพก่อนใช้งาน daily inspection
  • หูยก lifting lugs ตรวจสภาพความโก่งงอ การบิดเบี้ยวเสียรูปและการยืดตัว check the lifting lugs for bending, distortion and elongation.
  • หูยก lifting lugs ตรวจสภาพพื้นผิว โดยตรวจสภาพการสึกหรอ รอยกัดแหว่ง เป็นตามดเป็นหลุม รอยแตกหรือเกิดสนิมรุนแรง check the surface condition for wear, nicks, gouges, cracks and corrosion.
  • การติดตั้งอุปกรณ์ส่วนควบกับบีม อุปกรณ์ส่วนควบทั้งหมดตามที่ออกแบบ ถูกติดตั้งสมบูรณ์ไว้กับบีม have you accounted for all components in lifting beam assembly.
  • การชี้บ่งอุปกรณ์ส่วนควบ equipment ID ป้ายทะเบียนหรือตัวหนังสือรหัสซึ่งแสดงบนอุปกรณ์ส่วนควบ ต้องอ่านได้ชัดเจน are on the tags and component ID legible.
  • ตรวจสภาพการบิดเบี้ยวเสียรูป ตรวจสภาพการบิดเบี้ยวเสียรูป are any of the beams physically deformed.

๒. การตรวจสภาพตามระยะเวลา inspection interval
ตรวจสภาพตามช่วงเวลา ต้องตรวจที่สภาพเหมือนตอนใช้งาน ต้องไม่ถอดชิ้นส่วนออก
  • หูยก lifting lugs เสียรูปจากเดิมสิบเปอร์เซ็นต์ ให้ยกเลิกการใช้งานชั่วคราว เพื่อรอการซ่อม measure the lifting lugs, if the dimension is under 90% of base line data dimension then hold and make out off services.
  • อุปกรณ์ส่วนควบทั้งหมดตามที่ออกแบบ ถูกติดตั้งสมบูรณ์ไว้กับบีม
  • วัดขนาดอุปกรณ์ส่วนควบทั้งหมดเทียบกับขนาดเดิม เพื่อตรวจสอบการสึกหรอ บิดเบี้ยวเสียรูป measure all component dimensions.
  • ป้ายทะเบียนหรือตัวหนังสือรหัสซึ่งแสดงบ่งชี้บนอุปกรณ์ส่วนควบ ต้องอ่านได้ชัดเจน are on the tags and component ID legible.
  • ตรวจสภาพอุปกรณ์ส่วนควบ ครบถ้วนทุกชิ้นและบันทึกไว้ในใบบันทึกการตรวจสภาพ have inspection items been completed for all component.
  • ตรวจสภาพการบิดเบี้ยวเสียรูป are any of the beams physically deformed.
  • ตรวจรอยกัดแหว่งหรือหรือรอยกระแทกนูนบนพื้นผิว is there excessive surface wear and tear on any beams.
  • ตรวจสภาพรอยแตกแนวเชื่อม are any welds physically damage.
  • ตรวจสภาพสนิมรุนแรงแนวเชื่อม is there excessive corrosion on any welds.
  • การตรวจสภาพ ต้องมีผลชี้บ่งว่าอุปกรณ์ส่วนควบใดผ่าน ต้องซ่อมหรือหมดสภาพใช้งาน does any component need to be re-inspect, repair or discarded.
  • การจัดเก็บบีม ในพื้นที่โรงงาน ต้องถูกตามหลักการจัดเก็บ ไม่เกิดความเสียหายกับบีมและไม่เกิดอันตรายกับผู้ปฏิบัติงานในพื้นที่ is the lifting beam stored in a safe manner.
  • ต้องมีผลการทดสอบแบบไม่ทำลายว่าอยู่ในช่วงยอมรับ หากผิดปกติเพื่อรอการซ่อม NDT-non destructive testing, weld test date still current.

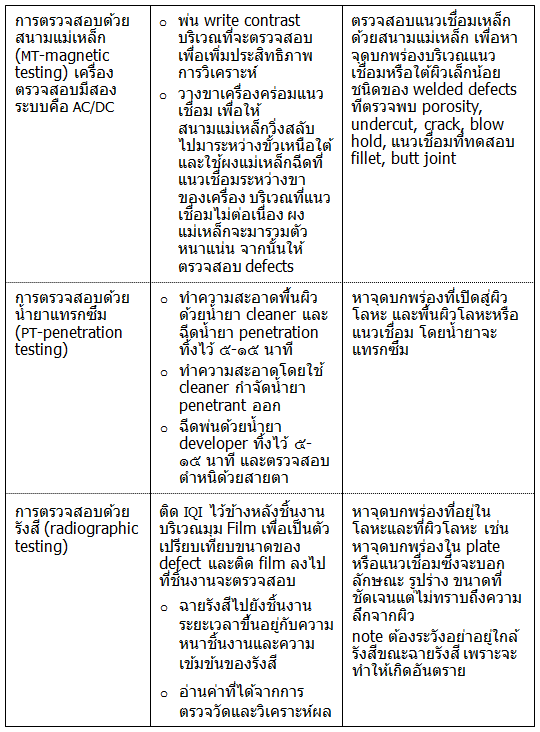

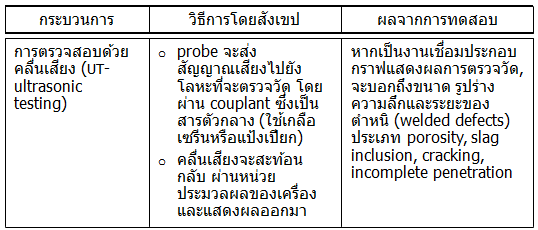

บันทึกเพิ่มเติมวิธีตรวจทดสอบ บีมหรือถังหูหิ้วรับแรงที่ใช้งานครบเจ็ดปี หากมีส่วนหนึ่งส่วนใดถูกประกอบด้วยวิธีเชื่อมให้ตรวจทดสอบรอยแตกแนวเชื่อมโดยวิธีใช้น้ำยาแทรกซึม (NDT-non destructive testing) ปกติแนะนำให้ใช้วิธีนี้ หากเป็นวิธีอื่นให้เป็นไปตามที่วิศวกรฯ กำหนดไว้ในแบบชิ้นงาน
